變壓器有載分接開關測試儀是根據《電力設備交接和預防性試驗規程》采用了測試原理，運用微機技術，無需拆卸變壓器和吊裝開關，就能對各種電力變壓器的有載開關的性能進行測試，顯示和打印過渡過程的波形及其參數的一種電力儀器。儀天成YTC3993變壓器有載分接開關測試儀是運用微機技術，無需拆卸變壓器和吊裝開關，就能對各種電力試驗變壓器的有載開關的性能進行測試。具有測試準確，便于攜帶，便于室外以及野外試驗。本文就YTC3993變壓器有載分接開關測試儀的動作原理做出以下的講解。

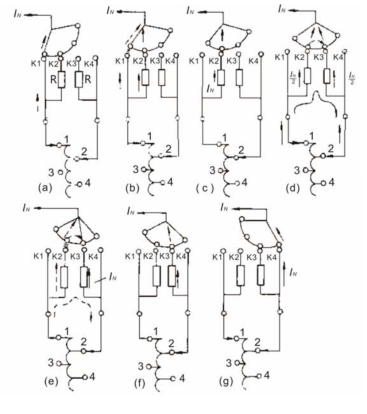

開關動作原理：

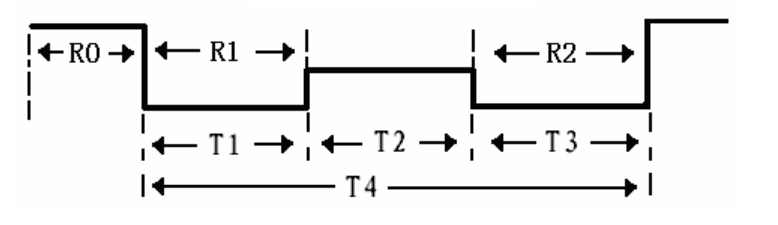

分接開關按照a-g的順序依次動作，正常動作生成如下圖所示標準波形：
R0：線圈電阻和測試線電阻
R1：過渡電阻1
R2：過渡電阻2
T0：三相同期性，（以最早檢測到切換的相為基準）
T1：過渡電阻1運行時間
T2：橋接時間
T3：過渡電阻2運行時間
儀天成電力設備有限公司
2018年9月25日
