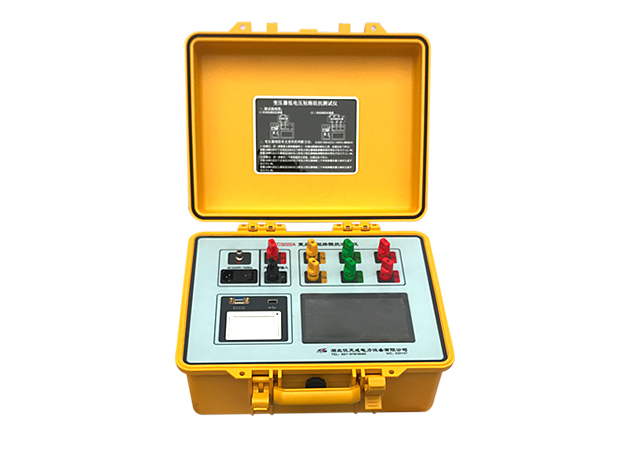

變壓器短路阻抗測試儀進行單相阻抗測量步驟介紹

返回打印來源：儀天成電力時間：2024/08/13 閱讀：次

電力系統中，對于電力變壓器（單相或三相）在出廠、大修、預試以及交接試驗中，對其做低電壓短路阻抗測試是很有必要的，這項測量工作，可以檢測出繞組是否存在著位移、變形等缺陷。通常我們進行測量時就會用到變壓器短路阻抗測試儀，今天主要給大家介紹一下利用這款儀器如何進行單相阻抗測量。

單相短路阻抗測量步驟如下：

1.單相短路阻抗接線：首先將儀器與被測變壓器接好測試線，注意檢查接線是否正確且牢固。

2.單相短路阻抗參數設置：待儀器接好線后，開機進入主界面，點擊液晶屏中“單相短路阻抗”菜單，進入單相短路阻抗測試的“參數設置”界面
3.根據被測變壓器銘牌設置單相短路阻抗測試參數：首先點擊液晶屏中的“額定容量”白色輸入框，儀器彈出數字鍵盤操作框，按照變壓器銘牌輸入相應數字，然后點擊“OK”菜單，數值保存到額定容量輸入框中，然后依次點擊“分接電壓”、“銘牌阻抗”、“分接位置”、“鎖屏電流”、 “測量溫度”、 “校正溫度” 輸入框完成參數設置。
4.點擊液晶屏中的“選擇電源”輸入框后面的綠色圖標，電源模式更換為 “外部”，再次點擊綠色圖標，電源模式切回“內部”，綠色圖標表示有多個選項，點擊可自行切換。“測量位置”參數設置亦采用點擊綠色圖標進行參數選擇。
5.繼續點擊液晶屏中的“試品編號”白色輸入框，儀器彈出鍵盤操作框，可輸入被測變壓器編號或出廠遍號（編號可包含數字或字母的最長 10 位字節），點擊“Enter”菜單，編號自動保存到輸入框中；點擊觸摸屏中的“測試人員”白色輸入框，同樣彈出鍵盤操作框，輸入測試人員姓名保存即可，參數設置完成后，點擊“測試”菜單儀器即可開始測試。

綜上便是變壓器短路阻抗測量設備進行單相短路阻抗測量的主要步驟，我們在實際測量過程中，可以參考下上述流程，當然一些注意事項大家也可以具體事先看下說明書進行了解。

湖北儀天成電力設備有限公司
2024年8月13日
